2026-7、ルームランプをLED化します。
2年前にE13 NOTE のルームランプをLED化したのですが、ほぼ同様です。

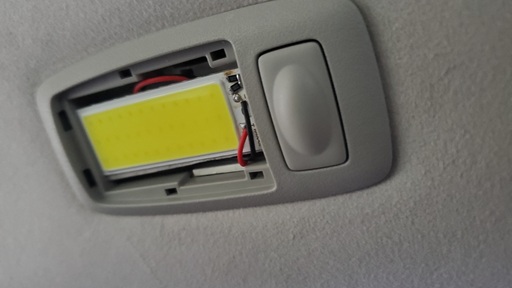

フロント天井2箇所
レンズは、車両後方側から外します。
車両前方側はツメでケースに固定する所なので折らない様に。
使ったLEDは、E13 NOTE の時の余りの、COB-48SMD(40mmx35mm)です。
同様に抵抗を2ohm→10ohmに変更しています。8W→2Wになりました。

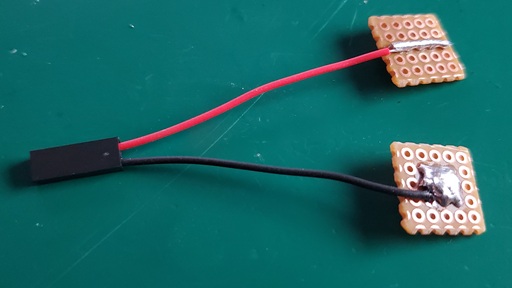

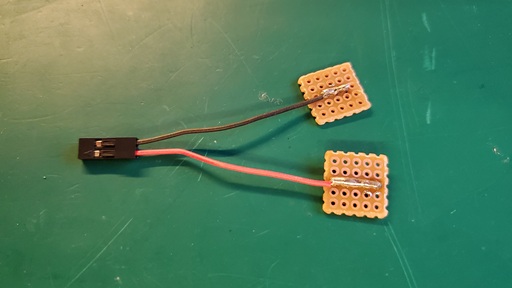

ソケットは付属の物で適合する物が無かったので、こんな物を作りました。
片面のユニバーサル基板を切り出して、銅線をはんだ付け、
基板部品面(非導通面)同志をアクリル両面テープで接着して作成。
リア天井2箇所

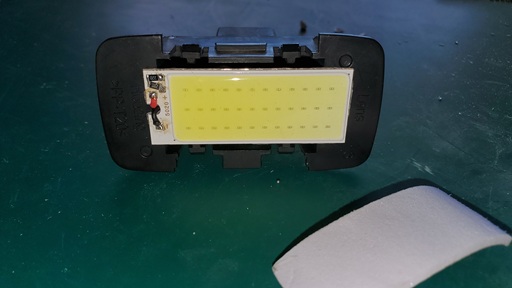

使ったLEDは、こちらもE13 NOTE の時の余りの、COB-36SMD(20mmx50mm)です。
同様に抵抗を9.1ohm→44ohmに変更しています。8W→1.4Wになりました。
サイズが丁度はまり込んだので、LEDは接着していません。
ソケットはLED付属の物を使用。

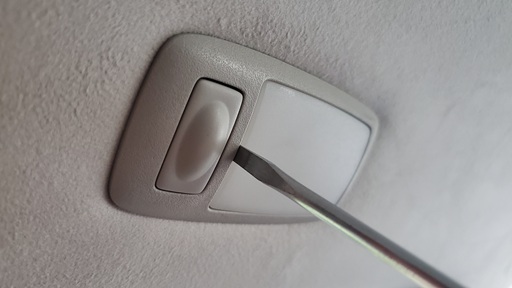

レンズを外す為には、マイナスドライバーをレンズ端に差し込んで取り外します。
グレーのケース側にはなるべく力がかからない様に。凹んでしまうので。
初めグレーのケースごと天井から外してしまったのですが、復旧するのが大変でした…。
ドア下(カーテシ)4箇所
ドアからの取り外しは簡単です。引っ張るだけで外れます。

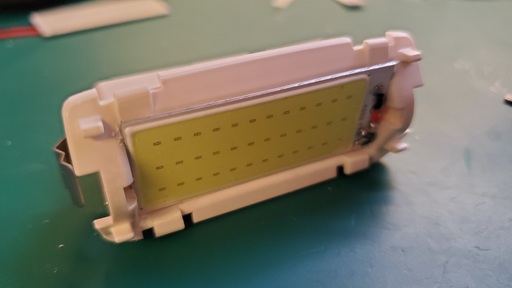

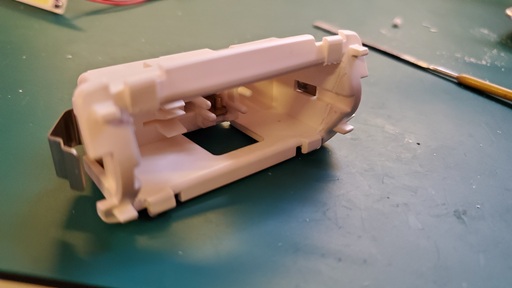

上記COB-36SMD(20mmx50mm)が微妙に入らない。ケースの内側横幅49mmです。
やすりで溝を掘って、COB-36SMD(20mmx50mm)の裏のスポンジテープを剥がして、
差し込む事としました。
COB-36SMD(20mmx50mm)は、同じ物を追加購入しました。￥608/10pcsでした。
今度は電流制限抵抗は3216の20ohmが付いていました。
3216の22ohmを直列に追加して、合計42ohmとしました。14V0.13Aでした。
5W→1.8Wになりました。
車内ミラー灯2箇所

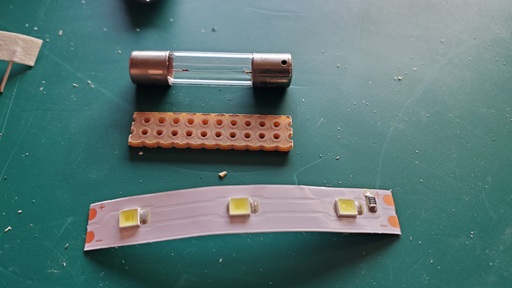

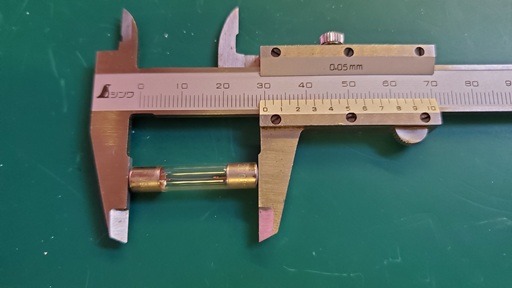

ここ変な電球が使われてるんですよね。ガラス管ヒューズみたいな。
実測長さ30mm、直径6.2mmでした。12V0.15Aとあります。1.8Wです。

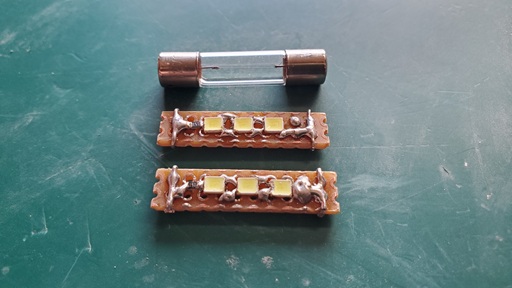

ユニバーサル基板を切り出しました。テープLEDからLED素子をもらいます。
こんな感じで作ってみました。

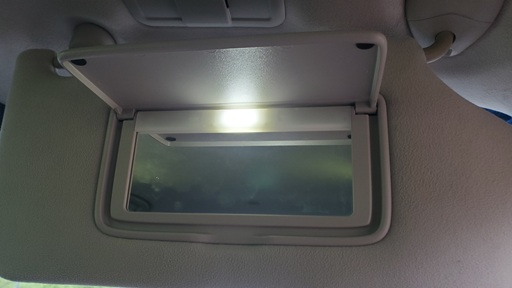

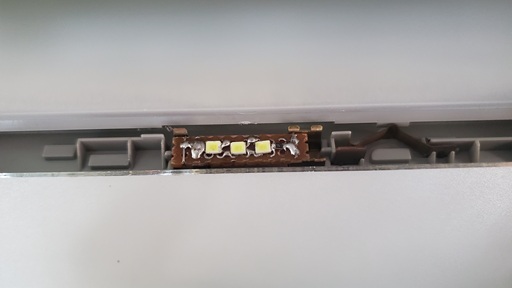

セットしてみます。
電球よりは明るいと思います。
電流はテープLEDの抵抗をそのまま移植しました。14V31.4mAでした。
1.8W→0.44Wになりました。
前席足元灯2箇所
何故か濃いスモークがかかっている前席足元灯。
今度クリアレンズを購入して交換する予定です。26421-4P000。
とりあえずLED化だけやっておきます。

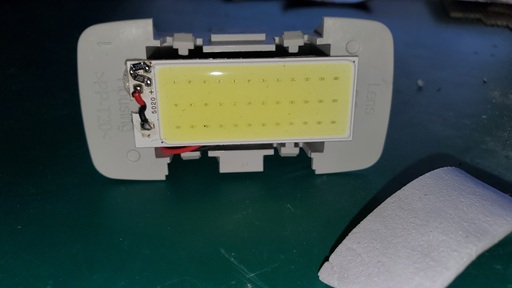

同様に上記COB-36SMD(20mmx50mm)を使います。
COB-36SMD(20mmx50mm)の裏のスポンジテープを剥がして貼り付け。
2.5W→1.8Wになりました。
追記。2026-8、クリアレンズが届いたので、記念撮影。
明るくなりました。
トランク
上記前席足元灯と同じみたいですね。色が違うだけで。同様にLED化。
5W→1.8Wになりました。

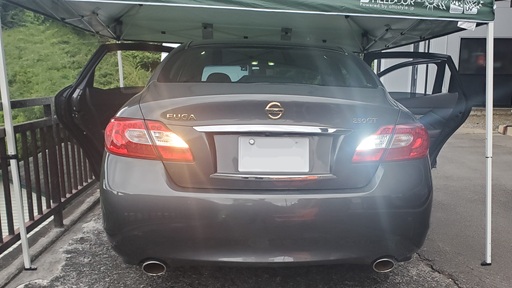

ついでにバックアップランプ
車両購入時からライセンスランプはLED化してあったんですけどね。
それよりもバックアップランプの方がLED化して明るさを稼ぎたい所です。
息子がドラレコのリアカメラを取り付けている間にLED化しておきます。
いつもの4014LEDが45個とヒートシンクが付いてるやつに変えました。
とりあえず明るくなりました。16W→4.3Wになりました。
