菊水の安定化電源です。
2013-6、OUTPUTスイッチが接触不良っぽい。
出力を引っ張ろうとすると、CCがかかって電圧が落ちてしまう…。
OUTPUTスイッチを撫でてやるとCCが解除されてちゃんと出力出来る。
自宅にある1台と、会社にある2台全てでこの症状が出る事から、この機種の持病だと思います。
分解してスイッチを見てみます。
取り外しました。
スイッチにはメーカー名も型番らしき物も書いてないので、調べます。
どうも、ALPSのSPEC121100という物と同じシリーズっぽいのですが…。
Webで同じ寸法の物が見つかりません…。
どうしても見つからない…。
なので、スイッチの分解清掃とします。
完成。動作は完璧です。
2026-3、出力電圧の設定がちょっと不安定。それと、リミットスイッチが接触不良。
まず出力電圧の設定ダイヤルのボリュームから。

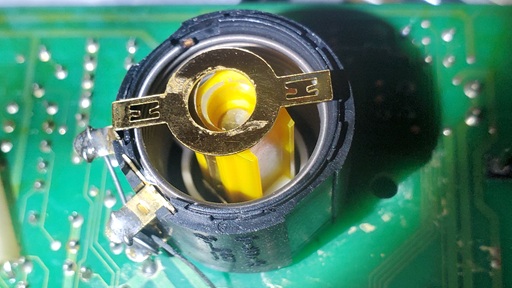

裏蓋を外してみたら、こんなでした。巻き線抵抗なんですね。接点が回転します。
軽く接点復活材を噴いて、何回も回して接点の掃除。
次にリミットスイッチ。前回の出力スイッチと同様です。

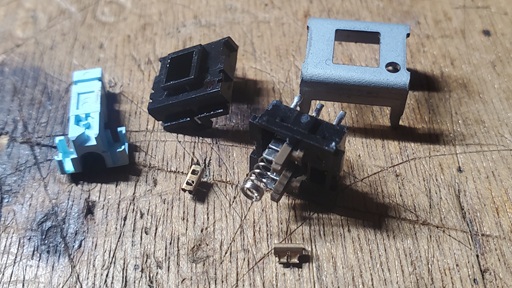

分解して接点の掃除。結構汚れてました。
接点復活材では綺麗にならなかったので、ピカールで汚れを削り落としました。ピカピカに。
組み立てて動作確認。
また新品同様に動く様になりました。
