直圧式の石油給湯器。
家を建てた時からの設備なので、2001年1月から使用してます。
2025-6、15回目の故障。エラーコード760、通信異常のエラーです。
2021-8にも書いていますが、今までもたまーに出てました。
ここ数日、頻発する様になってしまいました。
お湯が出るのに影響は無いのですが、うるさいのでちょっと原因を探ってみます。

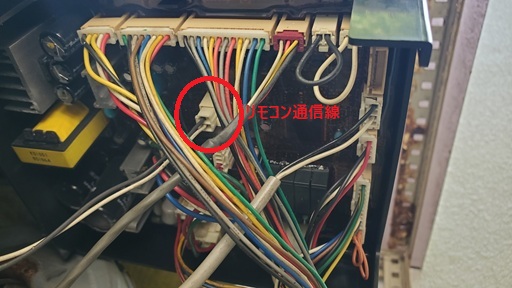

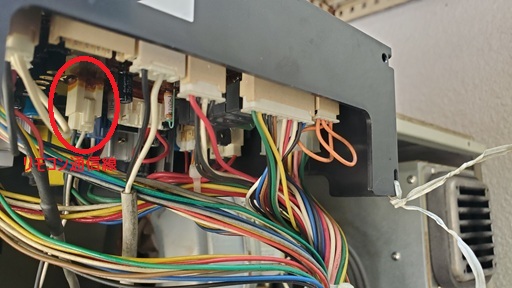

リモコンがメイン基板に刺さっているコネクタの接触不良を疑います。
接点復活材を吹いてコネクタを抜き差ししてみたのですが…。悪化しました…。
しょうがない。メイン基板を取り外して点検してみます。

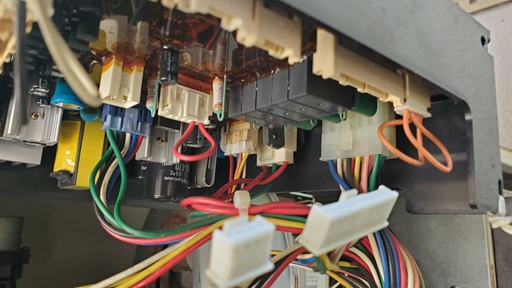

メイン基板に刺さっているコネクタを全て抜きます。
一応元の状態の写真を記録しておきます。
まぁでも全てのコネクタを変えてある様です。刺さる所にしか刺さりません。
特に異常は無さそうです…。
ところでリモコンの通信線は2本だけです。
リモコンで必要な電源もこの2本で信号と共有してある様です。
そういえばリモコンは浴室と台所に2台あります。どこかで2台に分岐しているはずです。
良く見てみると石油給湯器から2組の通信線が出ています。左の取手の所から。
という事は石油給湯器の中で分岐しているんですね。そこの接触が怪しい。

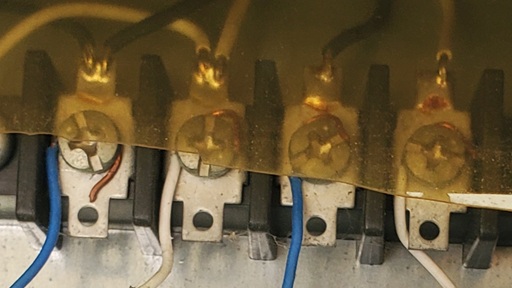

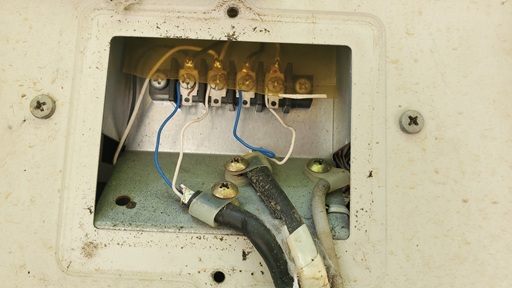

左の取手の中で端子台があり、そこで分岐していました。
…なんかちょっと雑な接続ですねぇ…。
ここで接触抵抗を持ってしまっていると予想できます。
綺麗に接続しなおしてみました。
結果、通信異常のエラーは出なくなった気がします。
→気のせいだった様です…。まだ出ます。現在原因不明。
2026-7、お湯を使う度にエラーが出ます。お湯はちゃんと出るのですが。
今日こそは根本原因を見つけて解決するまで終わりません。

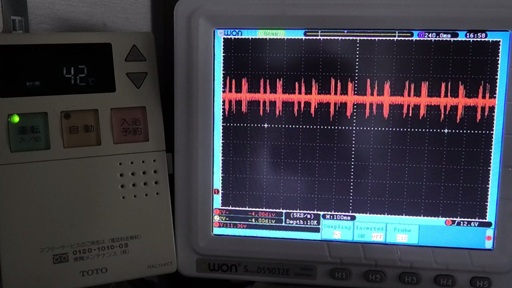

リモコンとの通信がうまくいかないので、通信の信号を見てみます。台所用リモコンの所で。
DC12Vに信号が重畳しています。

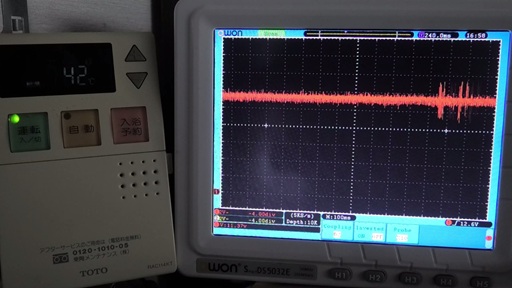

お湯を使っていない時も常に通信しているみたいです。お湯を出すと…。
通信はほぼ止まってしまいます。8秒程信号が無いとエラーを出す様です。
お湯を出すと通信出来なくなるので、電気的に負荷がかかると、又は熱くなると問題がある様です。

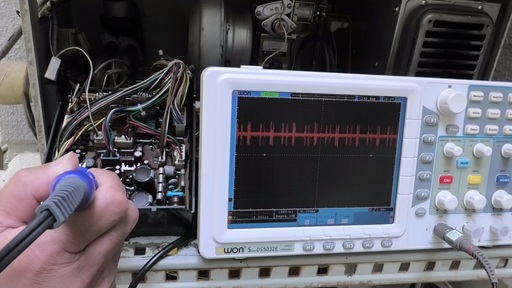

通電状態で通信の信号を見ながら、
室外機の制御基板の電解コンデンサの頭や半導体にハンダゴテで熱を加えてみます。
が…。特に問題無さそう。
室外機からパラ接続で台所用リモコンと浴室用リモコンが接続されているので、
切り分けの為にそれぞれのリモコン単体で動作させてみます。
すると、どうも浴室リモコンの方に問題がある事が分かりました。
浴室リモコンはシーリングを切らないと取り外せないのでやりたくなかったのですが…。しょうがない。

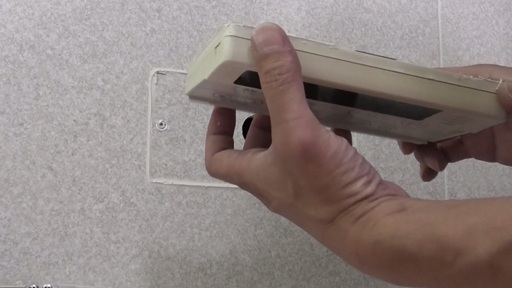

シーリングを切って、ネジ2本で取り外しました。
このリモコンを分解したいのですが…。
防水なので分解の方法が難しい。

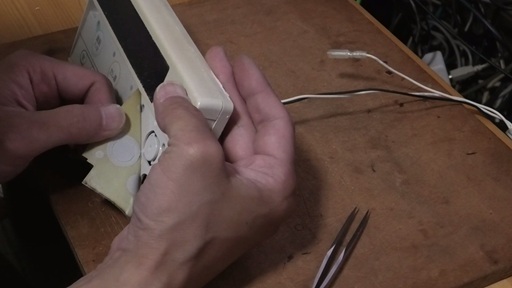

ボタンのシールの下にネジが隠れているのかなぁ…。
…違う様です。
テレビの赤外線リモコンの様にツメではめ込みでも無さそう。
ACアダプタの様に溶着である前提で、

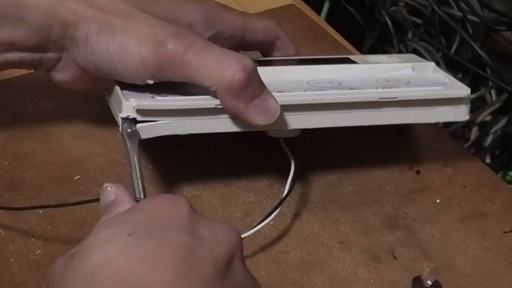

角にニッパーで切れ込みを入れてマイナスドライバーでこじってみますが…。
無理でした。ケースが割れてしまいます。
しょうがない、リューターの切断砥石を使って切断していまいます。
だったのですが、時間かかってしょうがない。

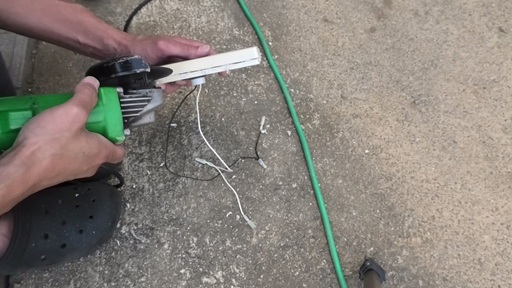

グラインダーの0.8mmの切断砥石で切断します。

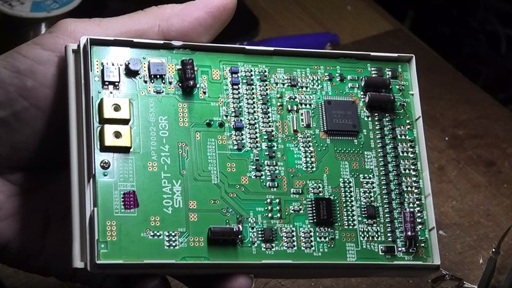

分解できました。

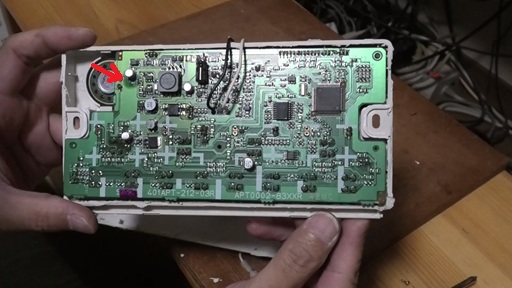

面実装の電解コンデンサが明らかに液漏れしています。10uF/25Vです。
同じ電解コンがあと2個あります。47uF/16Vが1個。いずれも液漏れしてるっぽいです。

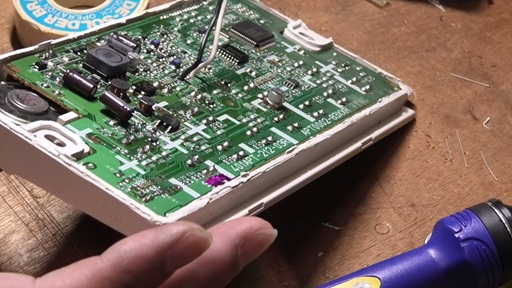

全部交換します。
リードタイプの10uF/50V、47uF/25Vに交換しました。面実装電解コンは嫌いです。
もうこれでエラーは出ないハズです。動作確認してみます。
ところがなんとっ。エラー出ました。えーー…。
どうも台所用リモコンもダメみたいです。
浴室用リモコンよりはエラーの率が低いので見逃してました。

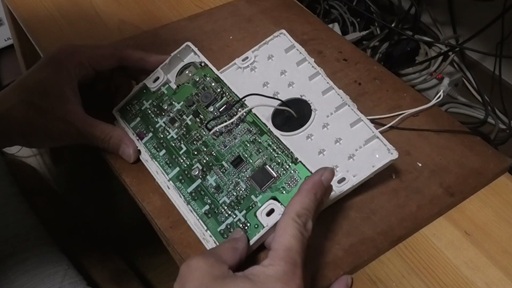

台所用リモコンは分解は簡単です。防水ではないので。
テレビの赤外線リモコンの様なツメではまっているだけです。
10uF/25Vが1個、47uF/16Vが4個。やはり漏れてます。同様に交換しました。
動作テストの結果、今度こそエラーは出なくなりました。やったー。
浴室用リモコンを組み立てます。

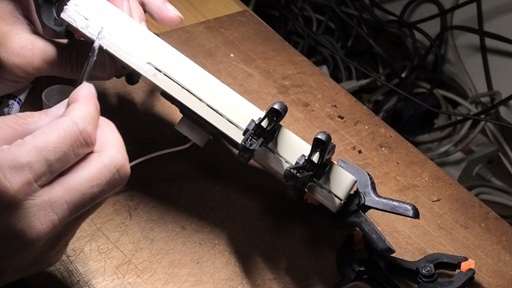

ABS用接着剤で接着、削ってしまった隙間はバスボンドで防水します。

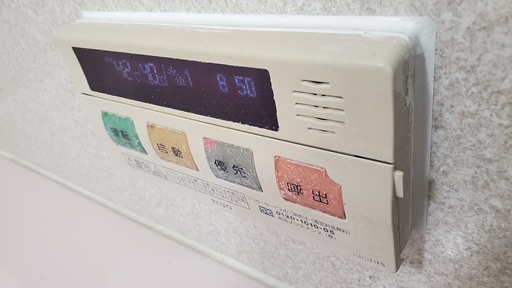

浴室に取り付けて、バスボンドで防水して完成。
バスボンドは白ではなくオフホワイトを選ぶべきでした。
汚れは…。25年物なので…。
もうエラーは出ません。
動画を作成しました。
