2024-5、車検からの帰り道。ステアリングホイールリモコンが故障しました…。
この車は純正ステアリングホイールリモコンでCarrozzeriaのナビを
コントロール出来る様に改造してあります。
リモコンを操作してないのにたまにボリュームが上下する不具合があるのですが、
発生頻度が低いので原因を追及はしていませんでした。
これが急に頻繁に出る様になってしまいました。
突然一気にボリュームが0まで下がってしまったり、
勝手にsourceを切り替えたりします。
これは許容出来ません。修理する事にします。
まずはステアリングホイールリモコンの送信機から確認していきます。
ハンドルから取り外してきて分解します。

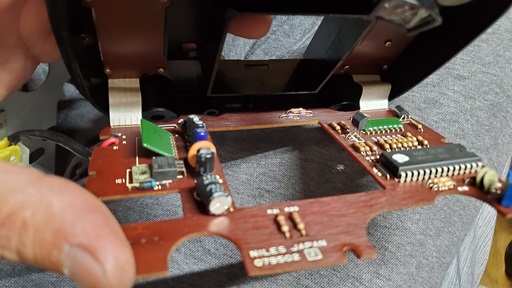

基板はネオクラな感じですね。
見た目では3端子レギュレーターNEC uPC14305 のタブがちょっとサビでますが、
まぁ問題無いでしょう。

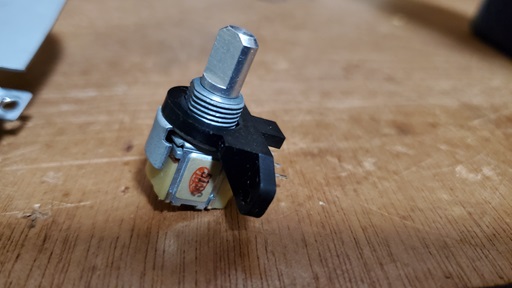

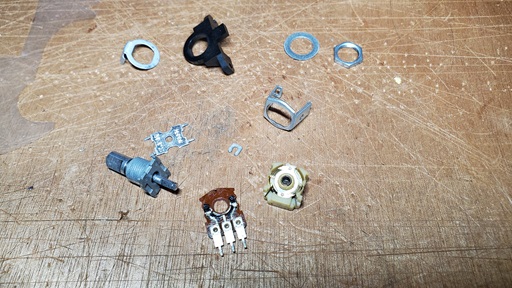

ALPSのボリュームは一応分解清掃しておこうと思います。
問題無さそうです。
次に信号を確認してみます。

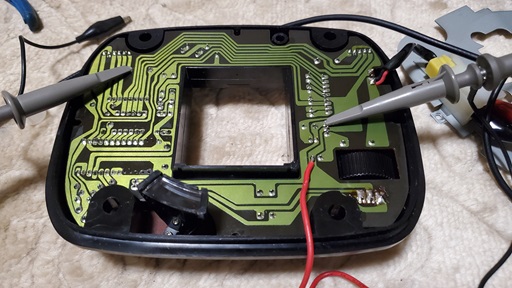

カメラで確認すると12V電源いれたらボタン押さなくても発光ダイオードは発光しています。
そんなシステムなんですね。
1chは3端子レギュレーターの出力の5Vを、
2chは発光ダイオードの信号らしき所を見てみます。
5Vは安定して出ていますね。
出力信号は常時34.4ms周期で何か信号をだしている様です。拡大。
1ms毎にデジタル信号を出力しています。

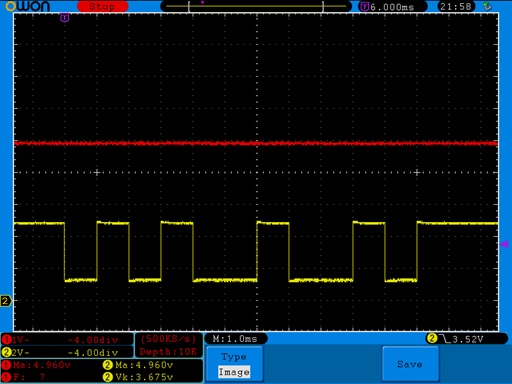

上記が何もしていない時の信号です。

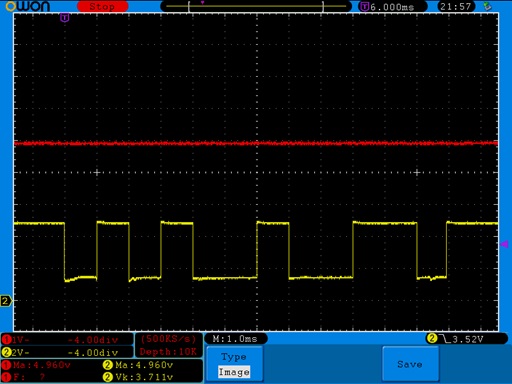

ボリュームを上げると
下げると
な信号が出てきます。
その他のボタンもそれぞれな信号が出てきます。
操作してない状態で変な信号が出てくる事もないし、送信機は問題無さそうです。
原因が分からない…。
→2025-12、原因が分かりました(多分)。修理しました。
